Details description

CFF4P3550R500SA

下载产品PDF

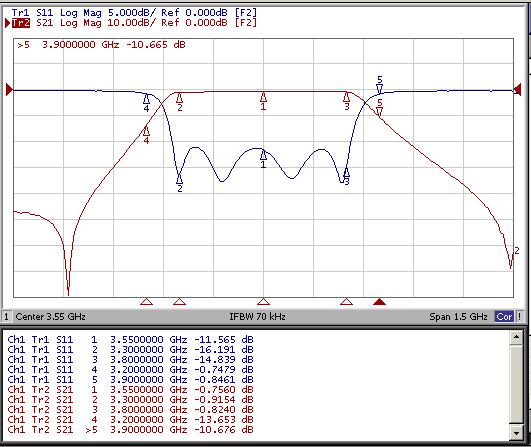

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

3550.0

MHz

Bandwidth [BW]

fo ±250 [3300~3800]

MHz

Insertion Loss in BW

3.0

dB max

Ripple in BW

1.0

dB max

Return Loss in BW

10.0

dB min

Attenuation

   R Absolute Value

   £ Relative  Value

10dB min.  @ 3200

MHz

10dB min.  @ 3900

MHz

dB min.  @

MHz

dB min.  @

MHz

Group Delay Variation



ns max

Input Power



W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

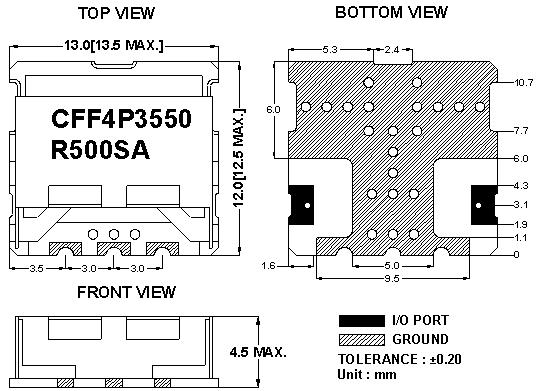

机械规格图

绘图数据

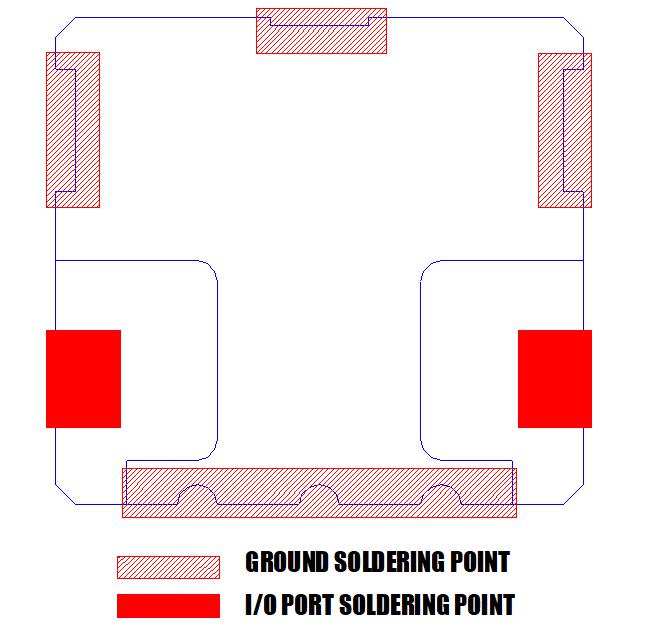

推荐的PC板模式

焊接条件
