Details description

CFF8D881F1962R25-65FA

下载产品PDF

电气规格表

ITEMS

ANT>>LOW

ANT>>High

UNIT

Center Frequency [fo]

881.5

1962.5

MHz

Bandwidth [BW]

fo ±12.5 [869 ~ 894 ]

fo ±32.5 [1930~1995]

MHz

Insertion Loss in BW

2.5

2.5

dB max

Ripple in BW

0.5

0.5

dB max

Return Loss in BW  R ANT Port





dB min

VSW Rin BW      R ALL Port

1.5

1.5

max

Attenuation

   R Absolute Value

   £ Relative  Value

45dB min @ fo ± [1930 ~1995]

45dB min @ fo ± [869 ~894]

MHz

dB min @ fo ± [  ~  ]

dB min @ fo ± [  ~  ]

MHz

dB min @ fo ± [  ~  ]

dB min @ fo ± [  ~  ]

MHz

dB min @ fo ± [  ~  ]

dB min @ fo ± [  ~  ]

MHz

Isolations

dB   min@[   ~    ]

MHz

dB   min@[   ~    ]

MHz

Input Power

3

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

机械规格图

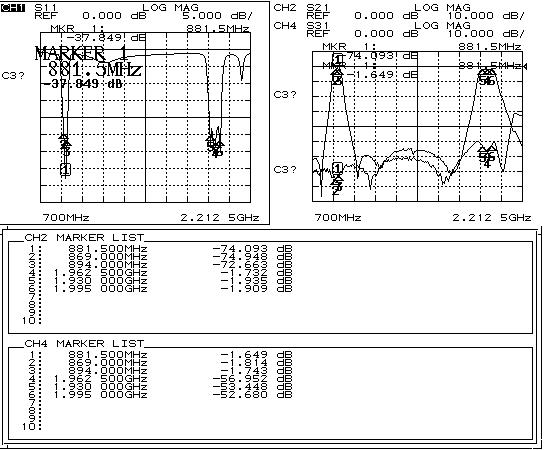

绘图数据

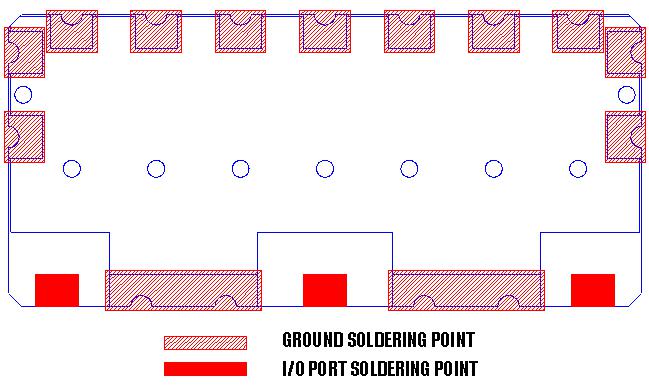

推荐的PC板模式

焊接条件
