Details description

CFK10P897R942N35FA

下载产品PDF

电气规格表

ITEMS

ANT >> Low

ANT >> High

UNIT

Center Frequency [fo]

897.6

942.5

MHz

Bandwidth [BW]

fo ±17.5 [880.0 ~915.0 ]

fo ±17.5 [925.0 ~960.0 ]

MHz

Insertion Loss in BW

4.0

4.0

dB max

Ripple in BW

3.5

3.5

dB max

Return Loss in BW

10.0

10.0

dB min

Attenuation

   £ Absolute Value

   R Relative  Value

30.0dBc min. @ [925.0~960.0]

30.0dBc min. @[880.0~915.0]

MHz

0.5dBc min. @ [879.0&916.0]

0.5dBc min. @ [924.0~961.0]

MHz

2.0dBc min. @ [875.0&920.0]

2.0dBc min. @ [920.0~965.0]

MHz

   dBcmin. @ [    ~    ]

   dBcmin. @[    ~    ]

MHz

Group Delay Variation



ns max

Input Power

3.0

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃

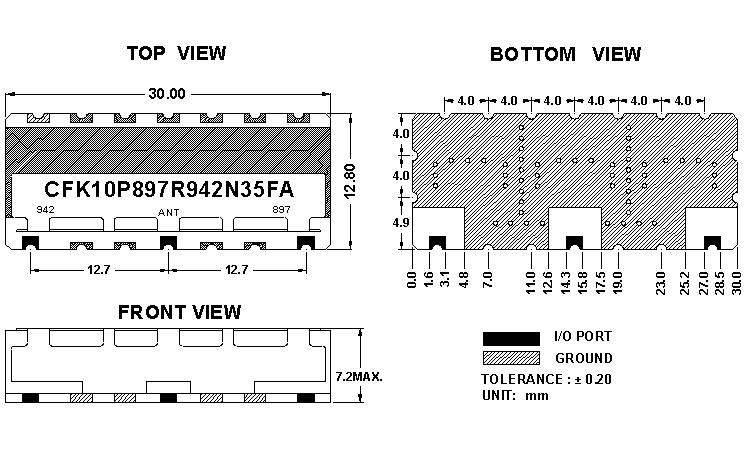

机械规格图

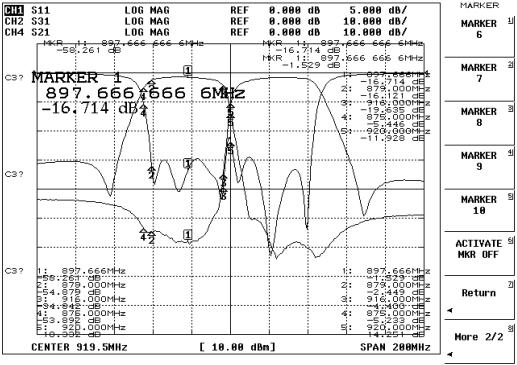

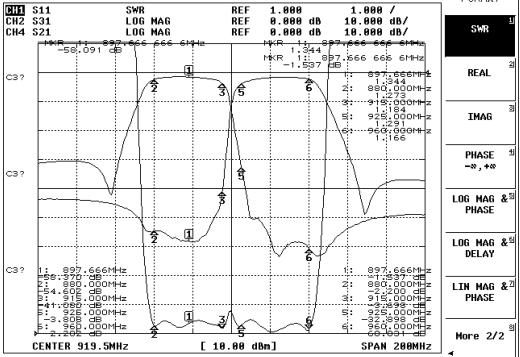

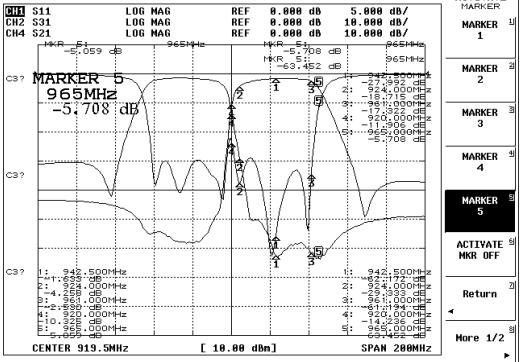

绘图数据

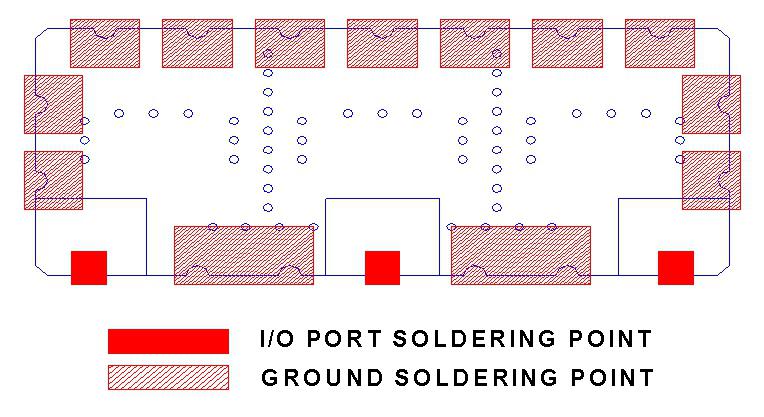

推荐的PC板模式

焊接条件
