Details description

CFD4A1747R75SA

下载产品PDF

电气规格表

ITEMS

SPEC

UNIT

Center Frequency [fo]

1745.5

MHz

Bandwidth [BW]

fo ±37.5 [1710.0~1785.0]

MHz

Insertion Loss in BW

2.5

dB max

Ripple in BW

1.0

dB max

Return Loss in BW

15

dB min

Attenuation

   R Absolute Value

   £ Relative  Value

2.0 dB min.  @ fo ± 47.5 [1700.0 &1795.0 ]

MHz

5.0 dB min.  @ fo ±57.5 [1690.0 &1805.0]

MHz

 32.0 dB min.  @ fo ±140.0 [1607.5 &1887.5]

MHz

   dB  min.  @ fo ±      [ & ]

MHz

Group Delay Variation



ns max

Input Power

3.0

W max.

In/Out Impedance

50 Ω

Operation Temperature Range

-40℃ to +85℃



机械规格图

绘图数据

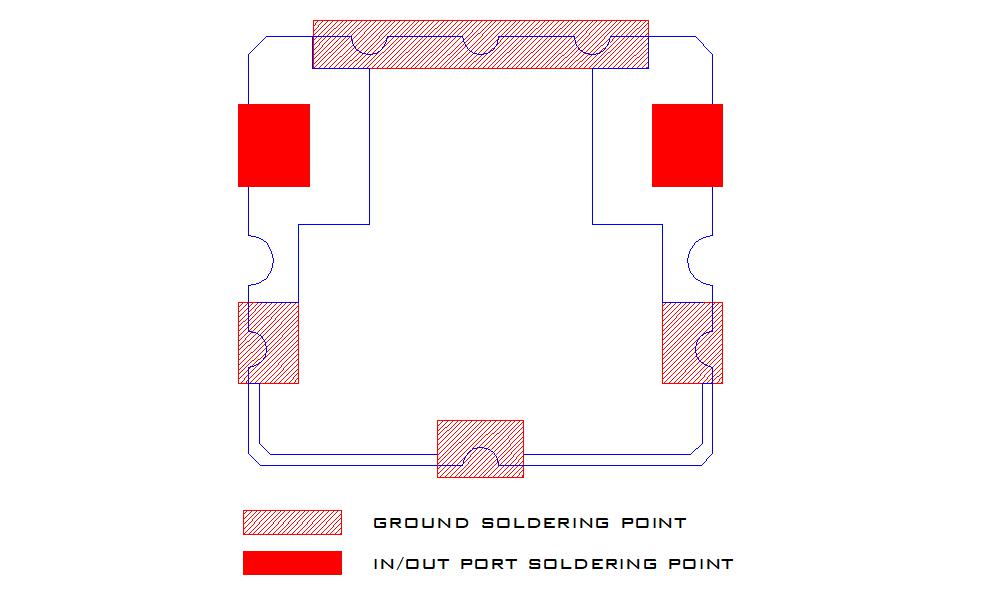

推荐的PC板模式

焊接条件
